Размеры профнастила: длина, ширина, толщина и правила выбора

Профнастил относится к числу самых универсальных листовых материалов в строительстве. Его применяют для кровли, облицовки стен, возведения заборов, устройства межэтажных перекрытий и фасадных систем. Однако при всей очевидности применения выбор конкретного листа нередко вызывает затруднения.

Размеры профнастила по ГОСТ 24045-2016 задаются комплексом параметров, каждый из которых влияет на несущую способность, расход материала и конечную стоимость объекта.

Что такое профнастил

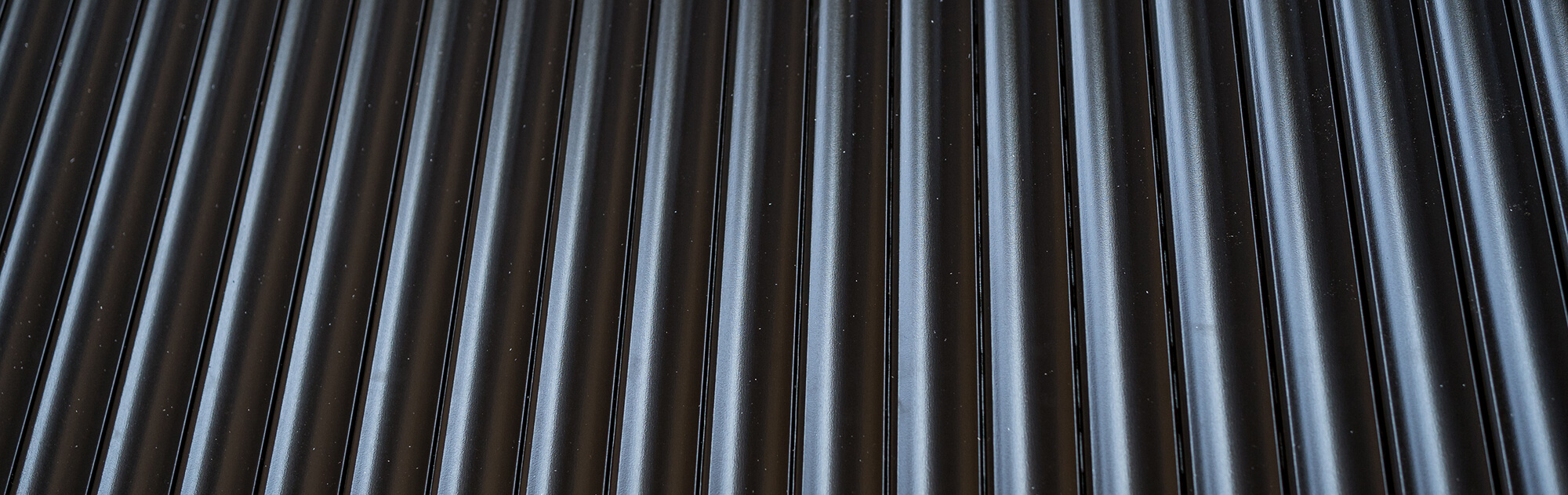

Профнастил (профилированный лист) представляет собой стальной лист с продольными трапециевидными гофрами, сформированными методом холодного профилирования на специализированных агрегатах. Исходным сырьём служит рулонный оцинкованный прокат, на который наносится полимерное покрытие: полиэстер, PVDF, пластизоль или пурал.

Гофрированная форма работает как несущее ребро жёсткости и многократно повышает изгибную прочность при той же толщине металла. Чем выше волна, тем жёстче лист и тем большие пролёты он перекрывает без прогиба. Продукция выпускается по ГОСТ 24045-2016 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства».

Какие размеры профнастила считаются основными

Геометрия профнастила описывается шестью параметрами. Все они взаимосвязаны и вместе определяют пригодность листа для конкретного применения.

Длина листа

Длина обозначает размер листа вдоль гофр, то есть вдоль продольной оси профиля. Производство профнастила на профилегибочных агрегатах позволяет резать листы в любую мерную длину: от 0,5 до 12–13 м. Стандартные складские позиции имеют длину 2, 3, 4 и 6 м, но большинство производителей выпускают лист под заказ по размерам конкретного объекта.

Рекомендации по длине в зависимости от применения:

• Кровля: длина листа должна равняться длине ската от конька до карниза плюс свес (200–300 мм). Это исключает поперечный стык и снижает риск протечки.
• Забор стандартной высоты 1,8–2,5 м: достаточно листа длиной 2–3 м.
• Промышленные ограждения высотой 3–4 м: используют листы 4–6 м.

Общая ширина

Общая ширина представляет собой полную ширину листа от края до края, включая зону нахлёста. Для большинства марок профнастила этот параметр составляет 1000, 1100, 1150 или 1250 мм. Общая ширина определяет удобство транспортировки и подноски листов на высоту, но не используется при расчёте количества материала.

Рабочая ширина

Рабочая (полезная) ширина — это ширина, которую реально перекрывает один лист с учётом бокового нахлёста на соседний. Она всегда меньше общей на 40–100 мм в зависимости от марки. Именно рабочую ширину используют при расчёте количества листов: площадь объекта делят на рабочую ширину и получают нужное количество рядов.

Толщина металла

Толщина металла определяет прочность и долговечность профлиста. Измеряется в миллиметрах до нанесения цинкового и полимерного покрытий. Стандартный диапазон по ГОСТ 24045-2016 составляет 0,4–1,2 мм для стеновых и кровельных марок и до 1,5 мм для несущих. Увеличение толщины на 0,05 мм повышает несущую способность примерно на 10–15%, однако увеличивает вес листа и его стоимость.

Наиболее распространённые значения толщины по назначению:

• Стеновой и кровельный профлист: 0,45; 0,5; 0,55; 0,6; 0,7 мм.
• Несущий профнастил для перекрытий: 0,8; 0,9; 1,0 мм и более.

Высота профиля

Высота профиля (гофры) — это расстояние от подошвы нижней полки до верхней точки гребня. Это главный конструктивный параметр: он определяет жёсткость листа, максимальный пролёт без прогиба и категорию назначения. Высота профиля всегда отражена в маркировке: цифра после буквенного обозначения и есть высота в миллиметрах.

Диапазоны высоты профиля по категориям:

• Стеновые профлисты: 8–21 мм.
• Кровельные: 21–44 мм.
• Несущие: 44–114 мм и выше.

Вес листа

Вес листа зависит от толщины металла, площади листа (длина на общую ширину) и плотности стали с покрытием, которая составляет около 7850 кг/м³. При проектировании стропильной системы используют погонный вес в килограммах на квадратный метр. Стеновой профлист С-8 толщиной 0,5 мм весит около 4,3 кг/м², а несущий Н-75 толщиной 0,9 мм — около 9,5 кг/м².

От чего зависят размеры профнастила

Размерный ряд профнастила формируется тремя факторами:

1. Стандарт ГОСТ 24045-2016 задаёт допустимые диапазоны высоты профиля, толщины металла и ширины листа.
2. Конструкция профилегибочного агрегата: ширина рулонного подката определяет максимальную ширину готового листа.
3. Назначение продукции: несущие профили требуют большей высоты волны и толщины стали по сравнению со стеновыми.

Длина листа является единственным параметром, который не стандартизован жёстко. Профнастил производится под заказ в любой мерной длине, что принципиально отличает его от большинства листовых материалов. Это позволяет избежать отходов и поперечных стыков при монтаже.

Маркировка профнастила и расшифровка размеров

Маркировка профнастила по ГОСТ 24045-2016 строится по единому принципу и содержит всю ключевую информацию о листе.

Что означает буква С

Буква С в маркировке расшифровывается как «стеновой». Профлисты серии С предназначены для облицовки стен, устройства заборов, обшивки фасадов и лёгкой кровли с небольшим шагом обрешётки. Высота профиля у стеновых марок составляет от 8 до 44 мм. Типичные представители серии: С-8, С-10, С-18, С-20, С-21, С-44.

Что означает буква Н

Буква Н расшифровывается как «несущий». Профлисты серии Н имеют высокий трапециевидный профиль (44–114 мм) и повышенную толщину металла. Их применяют в следующих конструкциях:

• несъёмная опалубка при устройстве монолитных перекрытий;
• настилы межэтажных перекрытий в каркасных зданиях;
• покрытия промышленных пролётов большой ширины.

Что означает маркировка НС

НС обозначает универсальный профиль, совмещающий характеристики несущего и стенового. Высота профиля 35–44 мм позволяет применять его как кровельный материал и как настил в лёгких конструкциях. Марки НС-35 и НС-44 наиболее популярны в частном строительстве: один материал закрывает кровлю, фасад и ограждения объекта.

Как понять высоту профиля по маркировке

Цифра в маркировке указывает высоту профиля в миллиметрах. С-21 имеет высоту гофры 21 мм, Н-75 — 75 мм, НС-44 — 44 мм. Это прямое указание на несущую способность: С-8 прогнётся при шаге обрешётки 1,5 м, тогда как Н-75 уверенно держит пролёт 3–4 м без промежуточных опор.

Как указываются ширина, длина и толщина

Полная маркировка листа включает все основные параметры и записывается в формате: марка, толщина, рабочая ширина, длина. Например: НС-44–0,7×845×6000 обозначает универсальный профлист высотой 44 мм, толщиной металла 0,7 мм, рабочей шириной 845 мм и длиной 6000 мм. При заказе у поставщика достаточно указать марку, толщину и длину, так как рабочая ширина для каждой марки фиксирована стандартом.

Виды профнастила по назначению

Стеновой

Стеновой профлист серии С с высотой профиля 8–21 мм применяется для:

• облицовки наружных и внутренних стен зданий;
• монтажа ограждений и заборов;
• устройства лёгких перегородок и навесных фасадов.

Небольшая высота гофры обеспечивает аккуратный вид и плотное прилегание к обрешётке. Типичные толщины 0,45–0,7 мм, рабочая ширина 1000–1150 мм снижают расход материала при большой площади облицовки.

Несущий

Несущий профлист серии Н с высотой гофры от 44 до 114 мм используют как конструкционный материал для межэтажных перекрытий, покрытий производственных зданий и эстакад. Высокий профиль сокращает рабочую ширину до 750–845 мм, однако обеспечивает перекрытие пролётов до 6 м без промежуточных опор. Толщина металла составляет 0,8–1,2 мм и более по проекту.

Универсальный

Профлист серии НС с высотой профиля 35–44 мм занимает промежуточное положение: он достаточно жёсткий для кровли с шагом стропил до 3 м и одновременно пригодный для стен и лёгких конструкций. НС-35 и НС-44 наиболее популярны в частном строительстве именно благодаря универсальности: один материал используется на кровле, фасаде и ограждениях.

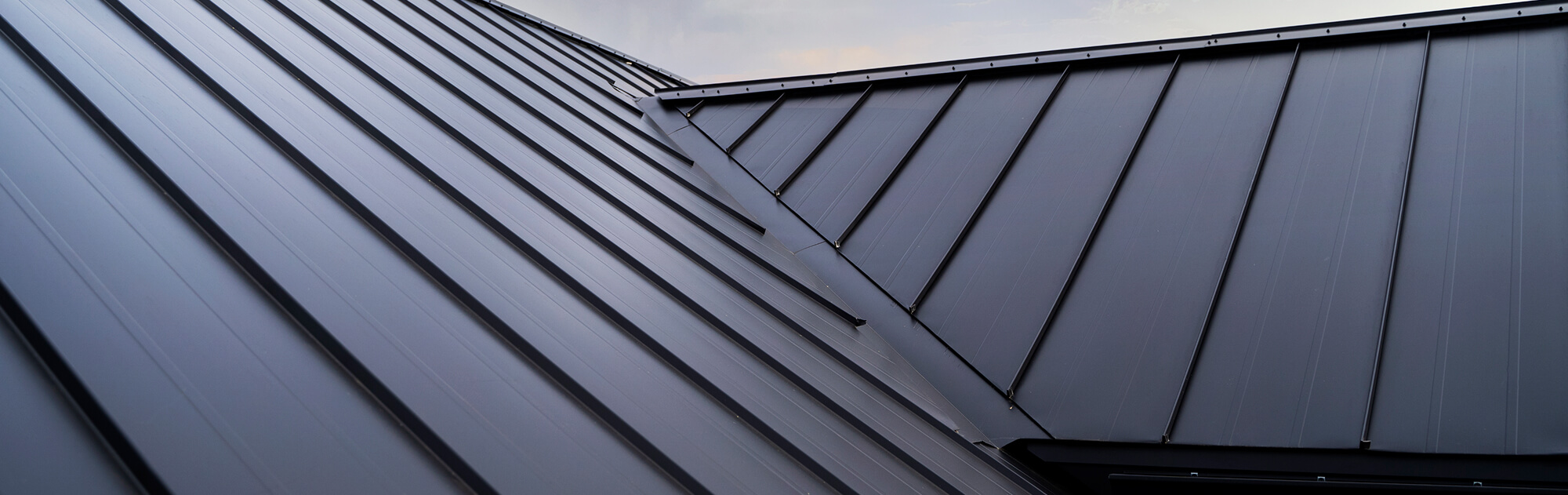

Кровельный

Для кровли выбирают профлист с высотой гофры от 21 мм. Подходящие марки: С-21, С-44, НС-35, НС-44.

Основные требования к кровельному профлисту:

• Минимальный уклон кровли: 8–12° для высокого профиля, не менее 15–20° для С-21.
• Толщина металла: не менее 0,5 мм; в регионах с высокой снеговой нагрузкой рекомендуется 0,6–0,7 мм.
• Длина листа: оптимально один лист от конька до карниза, без поперечного стыка.

Для забора

Для устройства заборов используют стеновые профлисты С-8, С-10, С-20 или С-21 с полимерным покрытием.

Ключевые параметры при выборе:

• Толщина металла: 0,45–0,5 мм для обычных условий; 0,5–0,55 мм при высоте секции более 2 м и в районах с сильным ветром.
• Длина листа: 2–3 м для стандартной высоты забора 1,8–2,5 м.
• Шаг столбов: 2–3 м в зависимости от высоты секции и толщины листа.

Для фасада

Фасадный профлист представлен стеновыми марками С-8 и С-10, нередко в комбинации с доборными элементами. Для фасадных систем важны плоскостность листа и качество полимерного покрытия: применяются полиэстер, PVDF или пурал в глянцевом и матовом исполнении. Толщина металла составляет 0,5–0,7 мм, длина листа подбирается по высоте этажа или ярусу вентилируемого фасада.

Размеры популярных марок профнастила

Ниже приведены краткие характеристики наиболее востребованных марок.

• С-8 — высота гофры: 8 мм; общая ширина: 1200 мм; рабочая ширина: 1150 мм; толщина металла: 0,4–0,7 мм. Масса при толщине 0,5 мм — около 4,5 кг/м². Применяют для заборов, облицовки стен и декоративных перегородок.
• С-20 и С-21 — высота гофры: 20 и 21 мм; общая ширина: 1100 и 1051 мм, рабочая: 1050 и 1000 мм; толщина: 0,45–0,8 мм. Масса при 0,5 мм: 4,9 и 5,0 кг/м². Популярные марки для заборов, стен промышленных зданий и кровли с уклоном от 15°.
• НС-35 и НС-44 — высота гофры: 35 и 44 мм; рабочая ширина у обеих марок: 1000 мм; толщина: 0,5–1,0 мм. Масса при 0,6 мм: 6,0–6,5 кг/м². Оптимальный выбор для кровли и стен с умеренными и средними нагрузками.
• Н-60 — высота гофры: 60 мм; общая ширина: 902 мм, рабочая: 845 мм; толщина: 0,7–1,0 мм. Масса при 0,9 мм: около 9,0 кг/м². Применяют для монолитных перекрытий каркасных зданий.
• Н-75 и Н-114 — высота гофры: 75 и 114 мм; рабочая ширина: 750 и 600 мм; толщина: 0,8–1,5 мм. Применяют в промышленном строительстве для покрытий пролётами 4–9 м.

Таблица стандартных размеров профнастила

Стандартные геометрические характеристики наиболее распространённых марок профнастила по ГОСТ 24045-2016:

Масса в таблице указана ориентировочно при толщине металла 0,5 мм. При большей толщине масса пропорционально возрастает. Для расчёта веса партии умножьте погонный вес (кг/м²) на общую площадь листов.

Как выбрать размер профнастила под задачу

Выбор марки и параметров профлиста определяется назначением, конструктивными требованиями и условиями эксплуатации. Следуйте следующему алгоритму.

1. Определите назначение. Кровля: минимум НС-35 или С-21 с шагом обрешётки до 1,5 м. Стены и забор: С-8, С-20, С-21. Несущее перекрытие: серия Н. Фасад: С-8, С-10.
2. Выберите высоту профиля. Чем больше расстояние между опорами, тем выше должен быть профиль. Шаг стропил 1,5 м: достаточно С-21. Шаг 3 м: нужен НС-44. Шаг 4–6 м: серия Н.
3. Определите толщину металла. Забор в жилой зоне: 0,45–0,5 мм. Кровля в умеренном климате: 0,5–0,55 мм. Кровля при снеговой нагрузке свыше 2 кПа: 0,6–0,7 мм. Несущие перекрытия: от 0,8 мм.
4. Рассчитайте длину. Кровля: длина ската плюс свес 200–300 мм и нахлёст на конёк 150–200 мм. Забор: высота секции плюс 50–100 мм на крепление в направляющую.
5. Рассчитайте количество листов. Разделите ширину объекта на рабочую ширину выбранного профлиста. Округлите вверх. Умножьте на длину листа — и получите площадь закупки.
6. Учтите тип покрытия. Для кровли в условиях кислотных осадков или морского климата выбирайте PVDF или пурал: они устойчивее к ультрафиолету. Полиэстер подходит для умеренного климата и экономичного бюджета.

Заключение

Размеры профнастила складываются из шести взаимосвязанных параметров. Все они вместе определяют несущую способность, расход материала и итоговую стоимость объекта. Зная алгоритм выбора, можно подобрать лист точно под задачу и не переплачивать за избыточный запас прочности.

Краткое резюме по выбору марки:

• Заборы и стены: С-8, С-20, С-21, толщина 0,45–0,5 мм.
• Кровля частного дома: НС-35 или НС-44, толщина 0,5–0,7 мм.
• Несущие конструкции: серия Н с расчётной толщиной по проекту.
• Длина: заказывайте мерную, под конкретный объект.
