Сталь 45 - самая известная и востребованная марка среднеуглеродистой конструкционной стали в России и странах СНГ. Именно ее обычно называют «инструментальная марка №1» для машиностроения: из нее изготавливают валы, оси, шестерни, коленвалы, шпиндели и десятки других ответственных деталей.
Регламентируется ГОСТ 1050-2013 и обладает уникальным сочетанием прочности, износостойкости и способности к упрочнению термообработкой.
Ниже - полный технический обзор стали 45 с расшифровкой маркировки, химическим составом, механическими свойствами, режимами термообработки и сравнением с зарубежными аналогами.
Что такое сталь 45
Сталь 45 - качественная конструкционная углеродистая сталь среднего содержания углерода. Ее характеристики регламентирует ГОСТ 1050-2013 «Металлопродукция из нелегированных конструкционных качественных и специальных сталей». В отличие от сталей обыкновенного качества (Ст3, Ст5 по ГОСТ 380-2005), к качественным углеродистым сталям предъявляются строгие требования по содержанию вредных примесей - серы, фосфора, мышьяка. Это обеспечивает стабильность механических свойств, предсказуемое поведение при термообработке и минимальный разброс параметров в партиях.
Низкоуглеродистая сталь 20 от марки 45 отличается более чем вдвое большим содержанием углерода (около 0,45%), что дает значительно выше прочность и твердость. Однако за эту прочность приходится платить снижением пластичности и, что особенно важно, свариваемости. Именно поэтому сталь 45 применяется преимущественно для деталей, которые не нужно сваривать, а обрабатывают точением, фрезерованием, шлифованием и подвергают термической обработке.
Ключевое преимущество стали 45 - способность к упрочнению закалкой. После правильно подобранного режима закалки и отпуска (так называемого «улучшения») сталь приобретает предел прочности до 900–1000 МПа при сохранении достаточной вязкости. Это ставит ее в один ряд с легированными марками при заметно меньшей цене.
Расшифровка марки стали 45
Обозначение «Сталь 45» кодирует информацию о химическом составе и качестве материала по системе ГОСТ 1050-2013. Число указывает на среднее содержание углерода в сотых долях процента: 45 = 0,45% углерода.
Полное обозначение может включать дополнительные буквенные индексы:
- Отсутствие индексов - спокойная сталь стандартного качества (наиболее массовое исполнение).
- Индекс «А» в конце (Сталь 45А) - сталь повышенного качества с пониженным содержанием серы (не более 0,025%) и фосфора (не более 0,025%).
- Индекс «Г» (сталь 45Г) - сталь с повышенным содержанием марганца (0,70–1,00%), что дает большую прокаливаемость.
- Индекс «пс» (45пс) - полуспокойная сталь, применяется реже.
- Обозначения «кп» (кипящая) для стали 45 не применяются, поскольку среднеуглеродистые качественные стали производятся только в спокойном или полуспокойном варианте.
При заказе прокатной продукции полное обозначение включает не только марку, но и стандарт на конкретный вид проката. Например: «Круг 40 ГОСТ 2590-2006 / Сталь 45 ГОСТ 1050-2013».
Химический состав
Согласно ГОСТ 1050-2013, химический состав стали 45 нормируется по содержанию основных элементов и допустимым примесям:
- Углерод (C) - 0,42–0,50%. Ключевой элемент, определяющий прочность и способность к закалке.
- Кремний (Si) - 0,17–0,37%. Раскислитель, повышает предел упругости.
- Марганец (Mn) - 0,50–0,80%. Улучшает прочностные характеристики и прокаливаемость.
- Фосфор (P) - не более 0,035%. Вредная примесь, повышающая хладноломкость.
- Сера (S) - не более 0,040%. Вредная примесь, ухудшающая пластичность в горячем состоянии.
- Хром (Cr) - не более 0,25% как остаточное содержание.
- Никель (Ni) - не более 0,25% как остаточное содержание.
- Медь (Cu) - не более 0,25% как остаточное содержание.
- Мышьяк (As) - не более 0,08%.
Основные характеристики стали 45
Ниже - качественный обзор ключевых свойств стали 45, определяющих ее пригодность для конкретных задач машиностроения.
Прочность
Прочностные характеристики стали 45 - одно из ее главных достоинств. В горячекатаном состоянии временное сопротивление разрыву составляет около 600 МПа, а после закалки с высоким отпуском («улучшения») достигает 850–1000 МПа. Это позволяет применять ее для деталей, работающих под значительными нагрузками.
Твердость
В горячекатаном состоянии твердость стали 45 - не более 229 HB. После закалки в воде с 820–850 °C достигает 55–58 HRC. При закалке с последующим отпуском твердость снижается до 200–270 HB. Поверхностная закалка ТВЧ дает 50–55 HRC при сохранении вязкой сердцевины.
Износостойкость
Износостойкость - второе ключевое преимущество стали 45. После закалки поверхности до высокой твердости детали (шейки валов, шестерни, кулачки) хорошо противостоят абразивному износу и трению.
Пластичность
Пластичность стали 45 средняя. Относительное удлинение - не менее 16%, относительное сужение - не менее 40%. Такие значения позволяют выполнять горячую ковку и штамповку, но холодная деформация ограничена.
Ударная вязкость
Ударная вязкость (KCU) при +20 °C - не менее 49 Дж/см². При отрицательных температурах вязкость снижается, поэтому сталь 45 не рекомендуется для эксплуатации ниже −40 °C. После улучшающей термообработки вязкость возрастает до 60–80 Дж/см².
Свариваемость
Свариваемость стали 45 - ограниченная. Эквивалент углерода Сэкв составляет 0,45–0,55%, что относит ее к трудносвариваемым маркам. Для сварки требуется предварительный подогрев до 200–250 °C и последующий отпуск сварного шва при 600–650 °C. Из-за этих ограничений сталь 45 стараются не применять для сварных конструкций.
Обрабатываемость резанием
Обрабатываемость резанием - удовлетворительная. Коэффициент обрабатываемости составляет 1,0 (сталь 45 сама является эталоном для сравнения других марок). Точение, фрезерование, сверление, нарезание резьбы выполняются с обычными режимами.
Коррозионная стойкость
Коррозионная стойкость стали 45 - низкая. Как и все нелегированные углеродистые стали, она подвержена коррозии во влажной атмосфере. Для эксплуатации в открытых условиях требуется защитное покрытие - окраска, оксидирование, фосфатирование, цинкование или хромирование.
Технологические свойства
Точные значения механических характеристик по ГОСТ 1050-2013 для стали 45 в состоянии поставки (после нормализации при 850–870 °C):
- Временное сопротивление разрыву (σв) - не менее 600 МПа.
- Предел текучести (σт) - не менее 355 МПа.
- Относительное удлинение после разрыва (δ5) - не менее 16%.
- Относительное сужение (ψ) - не менее 40%.
- Ударная вязкость (KCU) при +20 °C - не менее 49 Дж/см².
- Твердость по Бринеллю в состоянии поставки - не более 229 HB.
Физические свойства:
- Плотность - 7826 кг/м³.
- Модуль упругости (Е) при +20 °C - 2,0·10⁵ МПа.
- Коэффициент линейного расширения - 11,9·10⁻⁶ 1/°C (в диапазоне 20–100 °C).
- Теплопроводность (λ) при 20 °C - 47 Вт/(м·°C).
- Удельная теплоемкость - 473 Дж/(кг·°C).
После улучшающей термообработки прочностные характеристики значительно возрастают. Например, после закалки с 820 °C в масле и высокого отпуска при 550 °C: предел прочности - 850–900 МПа, предел текучести - 650 МПа, относительное удлинение - 14–16%, ударная вязкость - 60–70 Дж/см².
Преимущества и недостатки стали 45
Многолетняя практика машиностроения выявила четкие сильные и слабые стороны этой марки.
Преимущества:
- Универсальность применения - подходит для большинства деталей общего машиностроения.
- Отличная способность к упрочнению закалкой и последующему регулированию свойств отпуском.
- Высокая прочность после термообработки - на уровне низколегированных сталей.
- Хорошая обрабатываемость резанием на всех типах металлорежущего оборудования.
- Возможность поверхностного упрочнения ТВЧ, цементации и азотирования.
- Доступная цена и широчайшая номенклатура форм поставки.
- Стабильные и предсказуемые характеристики благодаря контролю качества по ГОСТ 1050.
Недостатки:
- Ограниченная свариваемость - сварные конструкции требуют специальных мер.
- Низкая коррозионная стойкость - обязательны защитные покрытия.
- Ограниченная работоспособность при отрицательных температурах.
- Склонность к деформации при закалке в воде - необходим точный контроль режима.
- Средняя пластичность - сталь не подходит для холодной штамповки и глубокой вытяжки.
- Ограниченная прокаливаемость для деталей больших сечений - при диаметре свыше 60–70 мм центральные зоны прокаливаются не полностью.
Где применяется

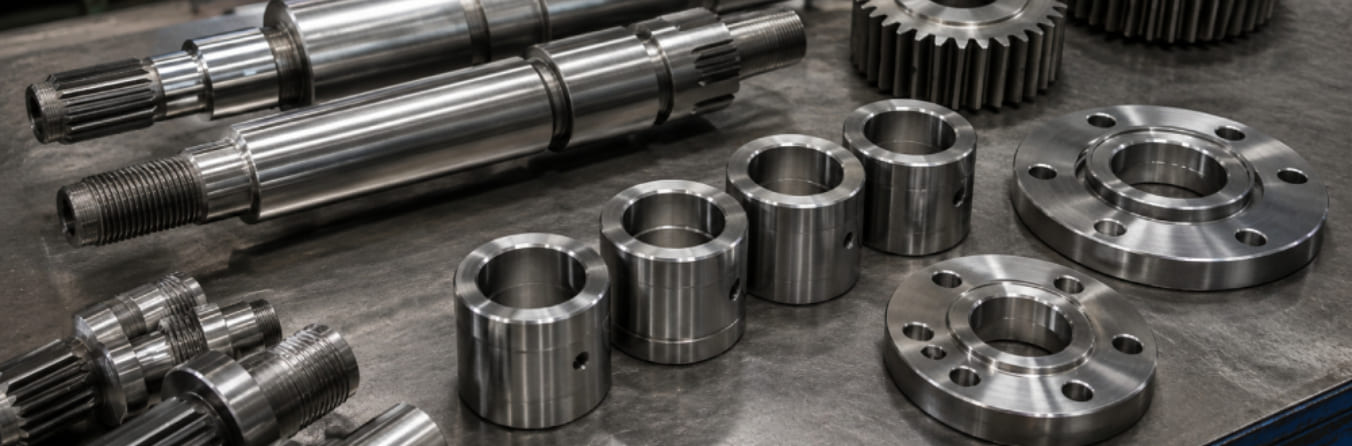

Сталь 45 - одна из самых массовых конструкционных марок в машиностроении. Спектр ее применения включает практически все узлы, работающие под средними и повышенными нагрузками:
- Валы гладкие и ступенчатые, оси, полуоси, торсионы;
- Коленчатые валы двигателей внутреннего сгорания малой и средней мощности;
- Распределительные валы, кулачковые валы, эксцентрики;
- Шестерни, зубчатые колеса, звездочки цепных передач;
- Шпиндели и оси станочного оборудования;
- Плунжеры, штоки, поршневые пальцы;
- Втулки, муфты, фланцы, соединительные элементы;
- Крепежные изделия повышенной прочности - болты классов 6.6, 8.8, гайки, шпильки;
- Штампы и пресс-формы для горячей штамповки цветных металлов.
Виды поставки
Прокат из стали 45 выпускается в широком ассортименте форм и размеров, что обеспечивает ее применение в производствах любого масштаба:
- Круг горячекатаный по ГОСТ 2590-2006 - диаметр от 5 до 270 мм, длина мерная и немерная от 2 до 12 метров.
- Круг калиброванный по ГОСТ 7417-75 - диаметр от 3 до 100 мм с квалитетом точности h9, h10, h11.
- Круг калиброванный/шлифованный (блестящая поверхность) - для деталей, требующих минимальной обработки.
- Квадрат по ГОСТ 2591-2006 - сечение от 6 до 200 мм.
- Шестигранник по ГОСТ 2879-2006 и ГОСТ 8560-78 - размер под ключ от 8 до 103 мм.
- Полоса по ГОСТ 103-2006 - толщина 4–60 мм, ширина 12–200 мм.
- Лист горячекатаный по ГОСТ 19903-2015 - толщина от 4 до 160 мм.
- Поковки и кованые заготовки по ГОСТ 8479-70 - по чертежам заказчика.
Состояние поставки может быть различным - без термообработки (горячекатаное), после нормализации, отжига, улучшения (закалка + высокий отпуск) - в зависимости от требований заказчика и стандарта на конкретный вид проката.
Обработка
Сталь 45 хорошо поддается всем видам механической и термической обработки. Правильный выбор режимов - ключ к получению требуемых эксплуатационных характеристик готовой детали.
Ковка выполняется в диапазоне температур 1250 °C (начало) - 750 °C (конец). Заготовки массой до 1000 кг охлаждаются на воздухе, крупные - с медленным охлаждением в песке или под теплоизоляцией.
Отжиг проводится при 800–840 °C с последующим медленным охлаждением в печи. Применяется для снятия внутренних напряжений и улучшения обрабатываемости резанием перед механической обработкой.
Нормализация выполняется при 850–870 °C с охлаждением на воздухе. Позволяет получить однородную структуру и умеренную прочность. Часто применяется как предварительная термообработка перед закалкой.
Закалка проводится при 820–850 °C с охлаждением в воде (для максимальной твердости) или в масле (для менее ответственных деталей и снижения деформаций). Закалка в воде дает 55–58 HRC, но требует немедленного отпуска во избежание образования трещин.
Отпуск подбирается в зависимости от требуемых свойств:
- Низкий отпуск при 150–200 °C - для инструмента и деталей с максимальной твердостью (54–58 HRC).
- Средний отпуск при 350–450 °C - для пружин и упругих элементов (40–45 HRC).
- Высокий отпуск при 550–650 °C (улучшение) - для деталей общего машиностроения с сочетанием прочности и вязкости (200–270 HB).
Поверхностная закалка ТВЧ выполняется с нагревом поверхности до 850–900 °C и быстрым охлаждением. Дает закаленный слой глубиной 1,5–3 мм с твердостью 50–55 HRC при мягкой сердцевине. Цементация для стали 45 не применяется из-за высокого исходного содержания углерода (возможно только карбонитрирование для повышения износостойкости)
Аналоги стали 45
Прямые зарубежные аналоги стали 45 по ГОСТ 1050-2013:
- Германия (DIN 17200 / EN 10083-2): C45, C45E, C45R, 1.0503, 1.1191.
- Европа (EN 10083-2): C45, C45E, C45+N.
- США (AISI/SAE): 1045, 1046.
- Япония (JIS G4051): S45C, S48C.
- Китай (GB 699): 45, 45#.
- Франция (AFNOR): C45, XC42, XC48.
При замене на импортный аналог всегда проверяют не только маркировку, но и фактический химический состав и механические свойства по сертификату производителя. Небольшие различия в содержании марганца или наличие микролегирующих добавок могут существенно повлиять на поведение стали при термообработке.
Заключение
Сталь 45 по ГОСТ 1050-2013 - универсальная качественная углеродистая конструкционная сталь, ставшая базовой позицией отечественного машиностроения. Сочетание доступной цены, отличной обрабатываемости и способности к упрочнению закалкой делает ее незаменимой для валов, шестерен, осей и других деталей средней ответственности.
Грамотный подбор режима термической обработки - от нормализации до закалки ТВЧ - позволяет получить заданные эксплуатационные характеристики без применения дорогих легированных марок. Ограничения стали 45 компенсируются правильным подбором технологии производства и защитных покрытий. При работе с международными проектами марка легко заменяется аналогами по EN, DIN, AISI и JIS, что делает ее удобным выбором для экспортных производств.
